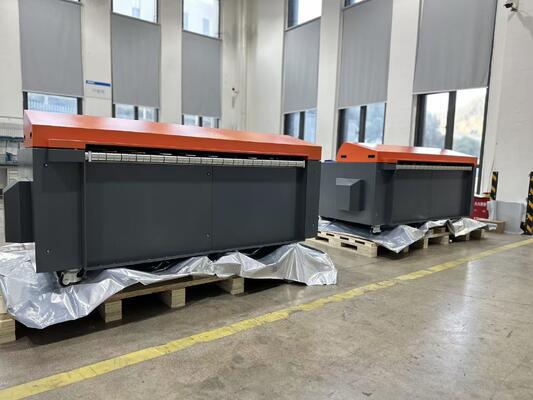

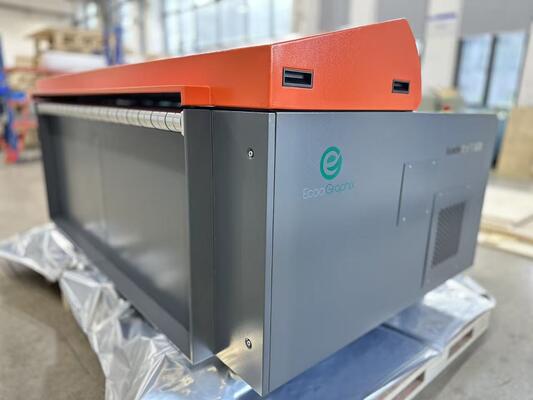

Εκτυπωτική μηχανή πλακών CTP μεγάλου μεγέθους A0 Offset Printing Factory
1. Εφαρμογή
Το CTP μεγάλου μεγέθους γεφυρώνει το χάσμα μεταξύ του ψηφιακού σχεδιασμού και της παραδοσιακής εκτύπωσης offset μεγάλης κλίμακας, καθιστώντας οικονομική την παραγωγή υλικών υψηλής ποιότητας και μεγάλου μεγέθους.
Η θερμική μηχανή CTP EcooGraphix VLF (Very Large Format) T1600S μπορεί να χρησιμοποιηθεί για αφίσες ή χάρτες τοίχου μεγέθους χαρτιού A0, B0, μεγάλα βιβλία, καταλόγους, κίτρινες σελίδες, επεξεργασία συσκευασιών και κέντρο κατασκευής πλακών κ.λπ., με ταχύτητα εξόδου 14 - 19 πλάκες ανά ώρα.
Πρώτον, τα αρχεία σχεδίασης εκτύπωσης γίνονται στον υπολογιστή από το λογισμικό RIP και Workflow και στη συνέχεια τα αρχεία αποστέλλονται στο CTP. Οι εικόνες αρχείων σαρώνονται από τα λέιζερ (θερμικό λέιζερ 830nm ή λέιζερ UV 405nm) στις πλάκες CTP αλουμινίου. Η σάρωση με λέιζερ σκληραίνει την φωτοευαίσθητη επίστρωση στην πλάκα CTP.
Στη συνέχεια, η πλάκα CTP περνά από τον επεξεργαστή CTP, το χημικό developer βρίσκεται μέσα στον επεξεργαστή CTP, για να ξεπλύνει την περιοχή που δεν απεικονίζεται της πλάκας CTP. Η πλάκα CTP θα στεγνώσει γρήγορα στον επεξεργαστή CTP μετά το πλύσιμο.
Τέλος, οι πλάκες CTP τοποθετούνται στη μηχανή offset, για εργασίες εκτύπωσης.
2. Κύρια χαρακτηριστικά:
Μέγιστο μέγεθος πλάκας: 1.680×1350mm
Χαρακτηριστικά: Λιγότερη εργατική δύναμη, υψηλή σταθερότητα και τέλεια ποιότητα εξόδου.
Η πλάκα UV και η θερμική πλάκα είναι διαθέσιμες για να μειώσετε το κόστος παραγωγής.
Η αυτόματη φόρτωση και εκφόρτωση πλακών μπορεί να βελτιώσει την απόδοση κατασκευής πλακών.
Σε συνδυασμό με αυτόματο φορτωτή, επεξεργαστή και στοίβακτη, η σειρά EcooGraphix VLF CTP μπορεί να επιτύχει πλήρως αυτόματη εκτύπωση.
Απαιτείται μόνο ένας χειριστής για να ολοκληρώσει όλη τη διαδικασία εξόδου.
3.Εφαρμογή και Δείγμα:
4. Τεχνικές προδιαγραφές:
| Μοντέλο |
T-1600QM |
| Εξωτερικό τύμπανο |
Σύστημα απεικόνισης |
| Σύστημα εικόνας |
Λέιζερ 825nm |
|
16 πλάκες/ώρα
|
22 πλάκες/ώρα |
| |
1630mm x 1325mm / 2400dpi |
| Μέγ. 1470mm x 1180mm; Ελάχ. 400mm x 400mm |
Μέγ. 1680mm x 1350mm;
Ελάχ. 650mm x 550mm |
| Μέγεθος έκθεσης |
Μέγ. 1680mm x 1336mm |
| Θερμική πλάκα CTP |
Θετική/Αρνητική θερμική πλάκα CTP ή μη χημική πλάκα |
| 0,15mm έως 0,30mm ή 0,27mm έως 0,40mm (εναλλακτική) |
0,15mm έως 0,30mm ή 0
27mm t
0,40mm (εναλλακτική)
|
| 2400dpi, 1200dpi προαιρετικά: διπλές αναλύσεις 2.400dpi και 1, |
Στάνταρ: διπλές αναλύσεις 2400dpi και 1200dpi ή προαιρετικά 2540dpi και 1270dpi. Επιλογή μεταβλητής υψηλής ανάλυσης: μέγιστο έως 10800dpi στην κατεύθυνση γρήγορης σάρωσης. 12800DPI είναι διαθέσιμο κατόπιν ζήτησης |
| 0,01mm (συνεχής έκθεση για 4 φορές ή περισσότερες στην ίδια πλάκα με θερμοκρασία 23℃ και υγρασία 60%) |
±0,01mm (συνεχής έκθεση για 4 φορές ή περισσότερες στην ίδια πλάκα με θερμοκρασία 23℃ και υγρασία 60%) |
| USB 2.0 ή USB3.0 (συνιστάται USB2.0) |
Οπτική ίνα |
| Χειροκίνητη ή αυτόματη με αυτόματο φορτωτή |
ημιαυτόματη (εναλλακτικό σύστημα αυτόματου φορτωτή) |
| 1400kg |
1800kg |
2.355×1.910×1.217 mm (Μ×Π×Υ)
(ΠxΜxΥ)mm |
2400x1430x1110 |
| Μονοφασική: 220V, Μέγιστη ισχύς (Μέγιστη τιμή): 5,5KW |
3 φάσεων 380V, κατανάλωση ρεύματος (μέγιστη τιμή): 5,5KW |
|
Περιβάλλον λειτουργίας
συνιστώμενη θερμοκρασία: 21-25℃; επιτρεπόμενη θερμοκρασία: 15-30℃, υγρασία:
|
<70%RH |
| T-1600S T1600SX |
Μέθοδος έκθεσης |
| Εξωτερικό τύμπανο |
Σύστημα απεικόνισης |
| 64 καναλιών |
256 καναλιών |
Διακριτή δίοδος λέιζερ 830nm |
| Ταχύτητα εξόδου |
| 16 πλάκες/ώρα |
25 πλάκες/ώρα |
1470mm x 1180mm / 2400dpi |
| |
Μεγέθη πλάκας |
| Μέγ. 1470mm x 1180mm; Ελάχ. 400mm x 400mm |
Τύπος μέσου |
| Θερμική πλάκα CTP |
Πάχος πλάκας |
| 0,15mm έως 0,30mm ή 0,27mm έως 0,40mm (εναλλακτική) |
Ανάλυση |
| 2400dpi, 1200dpi προαιρετικά: διπλές αναλύσεις 2.400dpi και 1, |
Στάνταρ: διπλές αναλύσεις 2.400dpi και 1.200dpi ή 2.540dpi και 1.270dpi (Επιλογή)
Επιλογή μεταβλητής υψηλής ανάλυσης: μέγιστο έως 10.000dpi στην κατεύθυνση γρήγορης σάρωσης
Επαναληψιμότητα
|
| 0,01mm (συνεχής έκθεση για 4 φορές ή περισσότερες στην ίδια πλάκα με θερμοκρασία 23℃ και υγρασία 60%) |
Διασύνδεση |
| USB 2.0 ή USB3.0 (συνιστάται USB2.0) |
Οπτική ίνα (Fiber Way) |
Φόρτωση πλάκας |
| Χειροκίνητη ή αυτόματη με αυτόματο φορτωτή |
Καθαρό βάρος |
| 1400kg |
Μέγεθος μηχανής |
| 2.355×1.910×1.217 mm (Μ×Π×Υ) |
Παροχή ρεύματος |
| Μονοφασική: 220V, Μέγιστη ισχύς (Μέγιστη τιμή): 5,5KW |
Περιβάλλον λειτουργίας |
| συνιστώμενη θερμοκρασία: 21-25℃; επιτρεπόμενη θερμοκρασία: 15-30℃, υγρασία: |
<70%RH |
