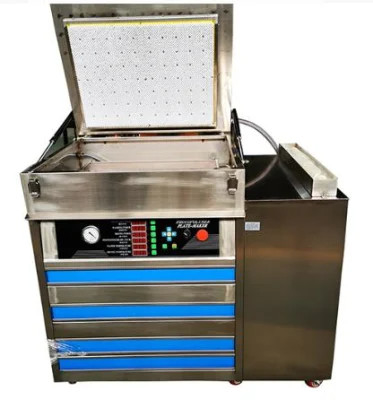

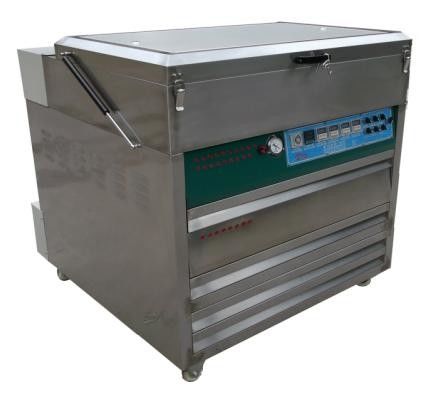

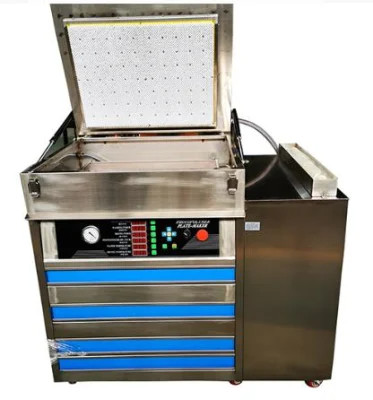

Επεξεργαστής πλακών FP-900 με βάση διαλύτες
Εφαρμογή
Ανεξάρτητα από την πλάκα PS ή την πλάκα CTP, απαιτείται μηχανή επεξεργασίας για την επεξεργασία της πλάκας μετά την ολοκλήρωση της έκθεσης.Ο επεξεργαστής EcooGraphix CTP μπορεί να χρησιμοποιηθεί με μη συνδεδεμένο / ηλεκτρονικό θερμικό CTP ή CTCP ή UV-CTP πλακέτες, όπως οι μηχανές Kodak, Screen, Agfa, Creo, Amsky ή Cron CTP.
Χαρακτηριστικά της μηχανής
1Πολυλειτουργική μηχανή κατασκευής πλακών με βάση διαλύτες, που επιτρέπει την έκθεση, το πλύσιμο, την ξήρανση και την αποκόλληση.
2. Σχεδιασμός AIO, εξοικονόμηση χώρου, κατάλληλο για μικρής μορφής Flexo CTP Machine.
3Ο κεντρικός πίνακας ελέγχου MPU κάνει την λειτουργία εύκολη.
4- Υιοθετήστε εισαγόμενα λαμπτήρες υπεριώδους ακτινοβολίας και ηλεκτρονικό βαλλάστο.
5Δυνατή συσκευή κενού και πίεση αέρα.
6- Ο κύκλος θερμοστατική συσκευή στεγνώσεως αέρα διασφαλίζει.
7Ακριβής και σταθερή αναπαραγωγή των αρχικών χρωμάτων και γραφικών.
Προδιαγραφές
Σχήμα
FP-900
Μέγεθος σελίδας
Μέγιστο 920mm*680mm
Δάχος πλάκας
1.14mm - 3.94mm
Απαιτήσεις ηλεκτρικής ενέργειας
Μία φάση 220V 50/60Hz
Εργασιακή ισχύς
3.5KW
Μέγεθος μηχανής (WxLxH) mm
1650x1160x1300
| Μηχανή επεξεργασίας ελαστικών πλακών AIO ((AIO, όλα σε ένα μοντέλο) |
| Σχήμα |
FP-900 |
| Μέγεθος σελίδας |
Μέγιστο 920mm*680mm |
| Δάχος πλάκας |
1.14mm - 3.94mm |
| Απαιτήσεις ηλεκτρικής ενέργειας |
Μία φάση 220V 50/60Hz |
| Εργασιακή ισχύς |
3.5KW |
|
Μέγεθος μηχανής (WxLxH) mm
|
1650x1160x1300 |
Προσοχή και Διαδικασία
1) Μην χρησιμοποιείτε το χαρακτηριστικό της θερμοκρασίας του νερού μπροστά σας και του διαλύτη στην δεξαμενή διαλύτη.
2) Χρησιμοποιήστε τρία πόδια καρφίτσες για την παροχή ενέργειας του μηχανήματος, η παροχή ενέργειας πρέπει να είναι με τη σύνδεση γης.
3) Μην ανοίγετε το κάλυμμα (Σχήμα 1) κατά το πλύσιμο της πλάκας ρητίνης.
4) Η παροχή ενέργειας είναι 220V 50-60Hz.
5) Αφήστε το για 20 λεπτά αφού τελειώσετε τη δουλειά σας.
1Ρυθμίστε την βούρτσα.
Τοποθετήστε το διαλύτη στην δεξαμενή διαλύτη και το επίπεδο του διαλύτη πρέπει να είναι μικρότερο από την κορυφή της βούρτσας (0,5-1,0 cm).αν οι τέσσερις πλευρές του πλάνου πλύσης έχουν το διαλύτη (αυτό σημαίνει ότι η βούρτσα αγγίζει μόνο το διαλύτη)Αν δεν είναι, πρέπει να ρυθμίσετε το ύψος της βούρτσας.ρυθμίσει το ύψος της βίδες για να ρυθμίσετε το επίπεδο της βούρτσας μέχρι η βούρτσα είναι μόνο να αγγίξει το επίπεδο πλύσης. (Προσοχή: Είναι καλύτερο να χρησιμοποιήσετε το νερό για να αντικαταστήσετε το διαλύτη για να ρυθμίσετε το επίπεδο της βούρτσας, αλλά πρέπει να βάλετε το διαλύτη στην δεξαμενή διαλύτη μέχρι το νερό να στεγνώσει,επειδή το νερό και ο διαλύτης δεν είναι συμβατοί., σημαίνει ότι πρέπει να περιμένετε μέχρι το νερό να στεγνώσει για να χρησιμοποιήσετε το μηχάνημα).
2Η εξέλιξη της λειτουργίας (Σχήμα 2):
Πρώτα, τοποθετήστε το μηχάνημα στον αεριώδη χώρο και ελέγξτε αν λειτουργεί η παροχή ενέργειας.Ίσως να κλείσει το μάτι μια φορά λόγω της ισχύος αλλά είναι φυσιολογικό.
3. Ορίστε τις παραμέτρους
Πατήστε το κουμπί 1 για να επιλέξετε προς τα πάνω και πατήστε το κουμπί 5 για να επιλέξετε προς τα κάτω (επιλέξτε το διαφορετικό χαρακτηριστικό).Πατήστε το ξανά και θα κλείσει το μάτι σε λίγο.. Ορίστε τις παραμέτρους για όλες τις λειτουργίες. Όταν το φως ανοιγοκλείνει το μάτι, πατήστε το κουμπί 2 και 4 για να επιλέξετε το ψηφίο (το κουμπί 2 είναι για να επιλέξετε δεξιά, το κουμπί είναι για να επιλέξετε αριστερά).Όταν το ψηφίο είναι ανοιγμούς μπορείτε να ορίσετε την παράμετρο. Πατήστε τα κουμπιά 1 και 5 για να προσθέσετε και να μειώσετε παράμετρο (κουμπί 1 είναι για να προσθέσετε παράμετρο, κουμπί 5 είναι για να μειώσετε την παράμετρο).Μετά τη ρύθμιση πρέπει να πατήσετε το κουμπί 3 (set) για να διορθώσετε την παράμετρο που είχατε επιλέξει.
Αφού ορίσετε την παράμετρο, μπορείτε να πατήσετε κάθε συνάρτηση για να την εκτελέσετε.Όταν ο χρόνος εργασίας είναι αρκετός θα σταματήσει αυτόματα και φωνή έξω λίγες φορές για να σας δείξει την εργασία (μπορείτε να δοκιμάσετε και να ελέγξετε όλες τις λειτουργίες για να το γνωρίζετε καλά πριν το χρησιμοποιήσετε).
4Λειτουργία έκθεσης (εικόνα 1 και 2):
Τραβήξτε την συνάρτηση 6 (Τμήμα ανοίγματος)και τυλίξτε την διαφανή πλαστική ταινία.Βάλτε το φιλμ στην πλάκα ρητίνης σας και τοποθετήστε το στο επίπεδο και πατήστε το κουμπί 6 (κουμπί κενού) και καλύψτε το με το διαφανές πλαστικό φιλμ λίγο-πολύ (έτσι ώστε ο αέρας θα γίνει καλύτερα). (Προσοχή: βεβαιωθείτε ότι η ταινία σας και η διαφανής πλαστική ταινία είναι καθαρές, χωρίς νερό, χωρίς σκόνη, χωρίς διαλύτες κλπ.Η πλάκα ρητίνης είναι λίγο μεγαλύτερη από το φιλμ σας έτσι ώστε η αντλία κενού να μπορεί να λειτουργήσει καλύτερα). Παρατηρήστε το παράθυρο του δείκτη κενού (είναι στα δεξιά της μηχανής και δείχνει τη λειτουργία της αντλίας, η εργασία είναι καλή όταν δείχνει μεταξύ 0,08 & -0.1) Σπρώξτε το Exposure επίπεδο στο μηχάνημα και πατήστε το πίνακα "χρόνος έκθεσης" και θα λειτουργήσει.Όταν τελειώσει, θα σταματήσει και θα φωνάξει μερικές φορές για να σας δείξει τη λειτουργία.Τυλίξτε το διαφανές πλαστικό φιλμ και πάρτε το φιλμ και την πλάκα ρητίνης.

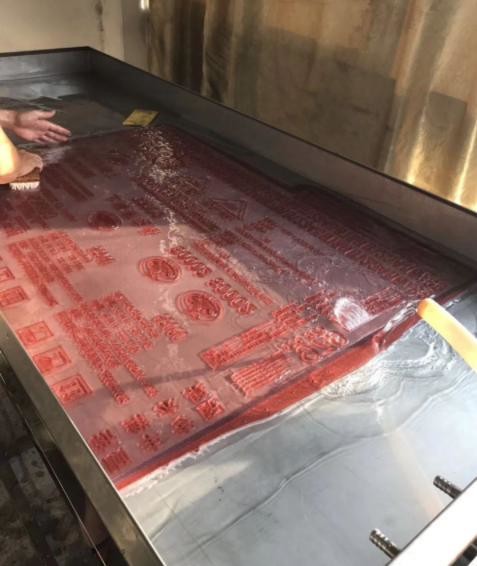

5. Πλύσιμο και ξήρανση (Σχήμα 1 και 2)
Παγιδέψτε την πλάκα ρητίνης στο τμήμα2 Πλύσιμο επίπεδακαι πατήστε το κουμπί χρόνος πλύσης και κλείστε τοκάλυψηΘα δουλέψει. Πρέπει να το προσέξετε όταν τελειώσει (επειδή δεν είναι καλό για την πλάκα ρητίνης και τα τελικά προϊόντα σας αν η πλάκα ρητίνης είναι στο διαλύτη περισσότερο).Ο χρόνος πλύσης είναι 3-6 λεπτά.Μετά τη διακοπή της λειτουργίας, ανοίξτε το κάλυμμα και ελέγξτε αν είναι καθαρό ή όχι με το δάχτυλό σας.Εάν είναι κολλώδες μπορείτε να κλείσετε το καπάκι και να το πλύνετε για λίγο ξανά μέχρι να γίνει καλύτερα (αλλά ο λιγότερος χρόνος πλύσης είναι καλύτερος).Μετά βγάζουμε την πλάκα από ρητίνη και την βάζουμε στη λειτουργία 8
6Το τμήμα ξήρανσης
(πριν χρησιμοποιήσετε αυτή τη λειτουργία, πρέπει να την ενεργοποιήσετε 5-10 λεπτά νωρίτερα, έτσι ώστε η ξήρανση να είναι καλύτερη και ταχύτερη).Για να βεβαιωθείτε ότι η ξήρανση λειτουργεί είναι αρκετή και εξαρτάται από το πάχος της πλάκας ρητίνης σας (εάν το πάχος είναι παχύτερο, όπως 3,94mm και ο χρόνος ξήρανσης θα είναι καλύτερος για 1 ώρα; Εάν είναι 1,7mm και 40 λεπτά είναι αρκετό, δεν είναι ο μόνος τρόπος για να κρίνει τον χρόνο ξήρανσης, αν η πλάκα ρητής ρητίνης,Δεν χρειάζεται να περιμένεις να βγάλεις την πλάκα από ρητίνη.. Χρειάζεται την εμπειρία σας). Εάν το πλύσιμο δεν λειτουργεί αρκετά (υπάρχει κάπου δεν είναι καθαρό και μπορείτε να κολλήσετε την πλάκα ρητίνης στο πλύσιμο επίπεδο για να το πλύνετε ξανά,Αλλά είναι καλύτερα να τελειώσει μια φορά).
7Δεύτερο τμήμα (Σχήμα 1 και 2)
Μετά την ξήρανση, βάλτε την πλάκα ρητίνης στη λειτουργία 7Δεύτερο τμήμα έκθεσηςΣυνήθως, η παράμετρος είναι 4-8 λεπτά, εξαρτάται από την εμπειρία σας και την πλάκα ρητίνης και ούτω καθεξής.Χρησιμοποιείται για να κάνει την πλάκα ρητίνης σταθερότερη για την εκτύπωση.
8Όλα τελείωσαν.
Μετά από ένα ή δύο χρόνια, τα αρνιά θα είναι πιο αδύναμα, θα πρέπει να αλλάξετε ένα καινούργιο αρνί έκθεσης.Αντικατάσταση της λάμπας (Σχήμα 2)Τραβήξτε την συνάρτηση 6Το τμήμα έκθεσης,Μετά από αυτό μπορείτε να τραβήξετε το πίνακα ελέγχου και όλες οι κατασκευές του ηλεκτρονικού σχεδιασμού θα εμφανιστούν μπροστά σας.
Μετά από 1 χρόνο, το λάδι στην αντλία δεν είναι αρκετό, έτσι ώστε η λειτουργία της έκθεσης δεν είναι καλή.Θα επηρεάσει την επίδραση της έκθεσης. Πρέπει να ελέγξετε το λάδι της αντλίας. Ανοίξτε το καπάκι του μηχανήματος (είναι στο πίσω μέρος του μηχανήματος, είναι να χρησιμοποιήσετε λίγες βίδες για να προσαρμόσετε το τριφύλλι από ανοξείδωτο χάλυβα στο μηχάνημα).Η αντλία είναι στερεωμένη από κάτω.. Υπάρχει ένα διαφανές παράθυρο στην πλευρά της αντλίας. Όταν το επίπεδο του ελαίου είναι κάτω από την κόκκινη γραμμή, πρέπει να προσθέσετε λίγο λάδι (το λάδι είναι ειδικό, είναι χρήση για την αντλία κενού μόνο,Μπορείτε να το αγοράσετε από το μαγαζί με τις αντλίες κενού ή κάπου αλλού., είναι πολύ φθηνό) στην αντλία.
Παραγωγή και συσκευασία
Από την παραγωγή μέχρι την παράδοση, κάνουμε κάθε λεπτομέρεια πολύ προσεκτικά για να εγγυηθούμε την καλή ποιότητα του προϊόντος και την εξυπηρέτηση των πελατών.
Υπόθεση εγκατάστασης
Πιστοποιητικά
Γενικές ερωτήσεις
Ε: Ποια είναι τα κύρια προϊόντα σας;
Α:Τα κύρια προϊόντα μας είναι το Prepress 4up και 8up Online/Offline Thermal CTP, CTCP, VLF CTP, Flexo CTP, Processor, Offset Plates, Offset Inks, Offset Printing Blankets,Συσκευές συσκευασίας μετά την εκτύπωση κλπ..
Μπορείτε να πάρετε τον εξοπλισμό και τα αναλώσιμα σε ένα και να μην ανησυχείτε για την υπηρεσία μετά την πώληση από την εταιρεία μας.
Ε2: Πού είναι το εργοστάσιό σας;
Α:Το εργοστάσιό μας CTP επεξεργαστή μηχανή είναι στη Σαγκάη, είστε θερμά ευπρόσδεκτοι να επισκεφθείτε το εργοστάσιό μας!
Ε3: Υπάρχει κάποια πιστοποίηση για τον επεξεργαστή CTP σας;
Α:Ναι, όλες οι μηχανές μας έχουν πιστοποιηθεί από την SGS και την CE.
Ε4: Μπορείτε επίσης να προμηθεύσετε την ροή εργασίας και το RIP;
Α:Ναι, μπορούμε να παρέχουμε το Workflow Brainnew και το RIP Compose V12.
Ε5: Τι γίνεται με την εγκατάσταση και την τεχνική υποστήριξη μετά την πώληση;
Α:Ο μηχανικός μας μπορεί να βοηθήσει στην εγκατάσταση και να παρέχει την απαραίτητη εκπαίδευση.Οποιαδήποτε προβλήματα ή ερωτήσεις, θα είμαστε στη διάθεσή σας 7x24 ώρες. Μεταξύ των μεγάλων εγκαταστάσεων CTP σε όλο τον κόσμο, there are also many end users(printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
Αυτοί οι εκτυπωτές τελικών χρηστών λειτουργούν όλα τα συστήματα CTP με πλήρη ικανοποίηση λόγω της ισχυρής ποιότητας, της απρόσκοπτης εξ αποστάσεως υπηρεσίας, της ενδελεχής κατάρτισης και συντήρησης.Αν είστε ένας εκτυπωτής που σκέφτεται να αγοράσει απευθείας από την EcooGraphix China, δεν υπάρχει κανένας κόπος για τις εγκαταστάσεις, την εκπαίδευση και την υπηρεσία μετά την πώληση.
