Τεχνουργήματα προεκτύπωσης από χαρτόνι TD800S με μηχανή κοπής πετσέτας επίπεδου κρεβατιού

Αυτοματοποιημένο εξοπλισμό προεκτύπωσης

Ειδικότερα, η τιμή του οχήματος πρέπει να καθορίζεται σύμφωνα με το σημείο 4.2.4.

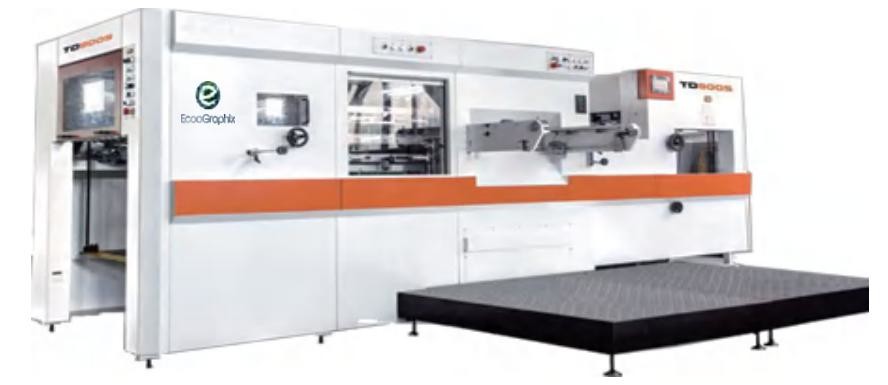

TD800S fully automatic die cutting machine has 7 sets of gripper bars with grippers made of lightweight and durable aluminum alloy with ultra hard coat and anodized finish ensure accurate and consistent paper registering.

1Τεχνικά δεδομένα:

2- Πλεονεκτήματα:
1) Η μετάδοση της κύριας μονάδας υιοθετεί εισαγόμενο έλεγχο μετατροπέα συχνότητας A / C, η εκκίνηση και η διακοπή της μηχανής ελέγχονται μέσω εισαγόμενου συμπλέκτη αέρα.
2) Η λειτουργία ολόκληρης της μηχανής ελέγχεται από PLC.Αυτό είναι πιο φιλικό προς τον χειριστή.

3Τυπικές συσκευές και εξαρτήματα:

Μονάδα τροφοδοσίας
•Ταμπελοστάσιο με λαβή που επιτρέπει την χειροκίνητη πλευρική διόρθωση της στοίβας κατά τη διάρκεια της παραγωγής
•Σύστημα τροφοδοσίας με ροή με μέγιστη ταχύτητα 120 φύλλα ανά λεπτό
• 2 αναρριχητικές κούπες κάθε μία για την ανύψωση χαρτιού, 2 αναρριχητικές κούπες για την μετακίνηση χαρτιού
•Το ύψος και η γωνία των κεφαλιών αναρρόφησης ρυθμίζονται εύκολα
•Ηλεκτρονικές διατάξεις ασφαλείας που εμποδίζουν την αύξηση του σωλήνα τροφοδοσίας
•Διατίθεται μικρορύθμιση για την εγκάρσια τοποθέτηση του τραπεζιού
•Αποκριτικός ανιχνευτής διπλού φύλλου
•Εύκολη αλλαγή των πλευρικών οδηγών έλξης και σπρώξεως με απλή περιστροφή ενός βρόχου χωρίς να χρειάζεται να αφαιρεθεί και να αντικατασταθεί ολόκληρος ο πλευρικός οδηγός
• 2 εμπρόσθια καθοδήγηση με μικρορύθμιση και ο πλευρικός καθοδήγηση ρυθμίζεται με χειριστήριο τροχού
•Φωτοηλεκτρικός ανιχνευτής με αυτόματο σύστημα διακοπής στο τραπέζι τροφοδοσίας σε περίπτωση συμφόρησης χαρτιού
•Αποκλειστικό σύστημα ελέγχου της μονάδας τροφοδοσίας και της κύριας μηχανής για εύκολη προετοιμασία
•PLC και ηλεκτρονική κάμερα για τον έλεγχο του χρόνου

Μονάδα θραύσης
•Ο κύριος κινητήρας της Siemens ελέγχεται από το σύστημα ελέγχου μετατροπέα Schneider
•Μικρορύθμιση της δύναμης κοπής με εργαλείο σκουληκιού που κινείται από κινητήρα και ελέγχεται από οθόνη αφής
•Η ακρίβεια της πίεσης μπορεί να είναι έως 0,01 mm
•Καρδιοξείδιο από χάλυβα 40Cr
•Τα πλαίσια των μηχανών είναι κατασκευασμένα από χάλυβα Q235-A, οι άνω και κάτω πλάκες είναι κατασκευασμένες από εύκαμπτο σίδηρο QT60 με άμμο επικαλυμμένο με ρητίνη με τεχνολογία χύτευσης χάλυβα με χάλυβα Meehanite
•Το σύστημα στροφής της αμαξοστοιχίας
•Προστατευτική διάταξη υπέρβασης με περιοριστή ροπής για τη μέγιστη ασφάλεια του χειριστή και του εξοπλισμού
• 7 σετ ράβδων λαβής με λαβές από ελαφρύ και ανθεκτικό κράμα αλουμινίου με υπερ-σκληρή επιφάνεια και ανωτισμένο φινίρισμα εξασφαλίζουν ακριβή και συνεπή εγγραφή χαρτιού
•Μετά από μακροχρόνιες δοκιμές και παράδοση σε ζευγάρια, κύρια λαβή, αλυσίδα από το Subaki, Ιαπωνία
•Σύστημα κίνησης με δείκτη υψηλής πίεσης για τον έλεγχο της θέσης της ράβδου της λαβής
•Πνευματική κλειδαριά και απελευθέρωση της καρέκλας κοπής
•Σύστημα κεντρικής γραμμής για ταχεία αλλαγή θέσεων εργασίας

Μονάδα απογύμνωσης
• δομή κίνησης 3 ενεργειών με άνω, μεσαίο και κάτω πλαίσιο απογύμνωσης για να διευκολύνει την αλλαγή του πετρώματος
•Μπορούν να χρησιμοποιηθούν για διάφορες εργασίες απομάκρυνσης.
•Αναρμόνιση με το σύστημα εγγραφής της κεντρικής γραμμής στο τμήμα θραύσης, το ίδιο σύστημα ισχύει και για το σύστημα αποκόψεως για να ελαχιστοποιείται ο χρόνος αλλαγής.Η ακριβής τοποθέτηση μπορεί να αυξήσει την αποδοτικότητα της παραγωγής
•Η κίνηση προς τα πάνω/κάτω του άνω πλαισίου απογύμνωσης ελέγχεται από κινητήρα που διευκολύνει τη ρύθμιση

Μονάδα παράδοσης
•Φωτοηλεκτρικές συσκευές ασφαλείας που αποτρέπουν την υπερβολική άνοδο και μείωση του σωρού χαρτιού παράδοσης
•Το ρυθμιζόμενο πινέλο με τον καταπιεστή βοηθά στην εκφόρτωση του χαρτιού από τις λαβές και την συσσώρευση του χαρτιού
•Σχεδιασμός υψηλών σωληνώσεων έως 1020 mm
•Αυτόματο βοηθητικό τραπέζι ζώνης διαθέσιμο για παροχή χωρίς διακοπή
•Η κίνηση του τροφοδοτητή και ο έλεγχος της ταχύτητας μπορούν να ρυθμίζονται στην μονάδα παράδοσης

Ηλεκτρικά εξαρτήματα, διεπαφή χειριστή και ανιχνευτής ασφάλειας
•Το ιαπωνικό βιομηχανικό σύστημα PLC Omron υψηλής ταχύτητας
•Ενταλλαγή χειριστή Omron με οθόνη αφής
•Omron Ηλεκτρονικός διακόπτης και κωδικοποιητής καμάρας
•Ηλεκτρονικοί ανιχνευτές, μικρο-συνδεδεμένοι και φωτοηλεκτρικοί κυψέλες που ελέγχονται από PLC σε ολόκληρο το μηχάνημα

Αυτόματο σύστημα λίπανσης
•Αυτόματη αντλία ελαίου και σύστημα διανομής για ολόκληρη τη μηχανή με προεπιλεγμένο χρονόμετρο
•Διανομή λιπαντικού ελαίου για αλυσίδες λαβών με ατομικά ελεγχόμενη βαλβίδα για κάθε αλυσίδα

Συσκευές ασφάλειας και έγκριση ποιότητας των κατασκευαστικών στοιχείων
•Όλα τα ηλεκτρονικά και ηλεκτρικά μέρη είναι εγκεκριμένα CE
•Προστατευτικό υπερχρέωσης για το προστατευτικό και τον εξοπλισμό
•Συνδέτης αλυσίδας για την προστασία των ράβδων της λαβής
•Σύντομα και εύκολα πρόσβαση σε κουμπιά διακοπής έκτακτης ανάγκης σε ολόκληρο το μηχάνημα
