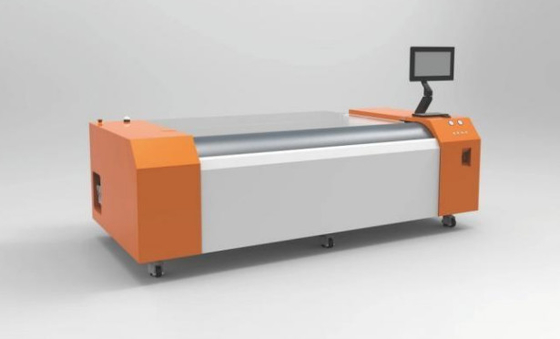

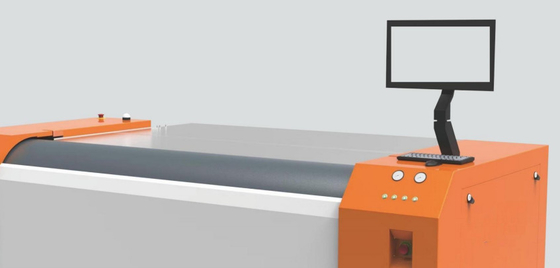

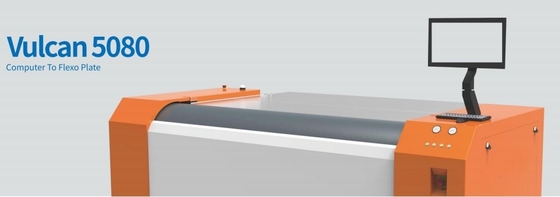

Πρότυπο: FL5080
Περιγραφή:
Μηχανή CTP με ψηφιακό υπολογιστή που μετατρέπει εικόνες από πλακέτες σε πλακέτες flexo. Μηχανή πλήρους μεγέθους 50 x 80 ίντσες για την κατασκευή πλακέτων flexo.
Ο FL5080 είναι σχεδιασμένος με τεχνολογία λέιζερ ινών υψηλής ενέργειας και ανεξάρτητο έλεγχο 256 καναλιών LV τεχνολογίας, που αντιπροσωπεύει μια σημαντική πρόοδο στους περιορισμούς της ενεργειακής ισχύος.Διαθέτει ανίχνευση απόστασης λέιζερ και μια φωνητική μηχανή μηχανής δυναμικής αυτόματης εστίασηςΑυτή η μοναδική τεχνολογία εξασφαλίζει την ακρίβεια και τη συνέπεια στην παρασκευή πλακών flexo.
Χαρακτηριστικά και τεχνολογία
- Υψηλής Ενέργειας Λάιζερ ινών:
- Βγάλε μια πλήρη εικόνα μεγέθους 50 x 80 ιντσών σε 5080 dpi σε μόλις 30 λεπτά.
- Αυξάνει την παραγωγικότητα κατά 10% για επείγουσες εργασίες, βοηθώντας στην τήρηση των περιορισμένων προθεσμιών.
- 256 κανάλια Ανεξάρτητη τεχνολογία διαμόρφωσης:
- Χωρίζει το λέιζερ σε 256 ανεξάρτητα ελεγχόμενα κανάλια, αυξάνοντας σημαντικά την παραγωγικότητα.
- Το ορθογώνιο σχήμα της κηλίδας λέιζερ παρέχει ανώτερη ποιότητα κηλίδας και απόδοση εικόνας.
- H256 Κεφαλή λέιζερ:
- Χρησιμοποιεί ένα νέο οπτικό σύστημα μεγέθυνσης υψηλής ισχύος για οπτική ανάλυση 5080 dpi.
- Μπορεί να απεικονίσει ολισθηρές ή κυκλικές γραμμές τόσο λεπτές όσο 15μm και κάθετες/οριζόντιες γραμμές τόσο λεπτές όσο 5μm, με αποτέλεσμα να παράγει καθαρά και καθαρά pixel.
- Αυξάνει την πιστότητα χρώματος κατά 30%.
- Υπερ-υψηλής ανάλυσης ικανότητα:
- Η συσκευή Light Valve μπορεί να επιτύχει ανάλυση έως 10160 dpi με μέγεθος σημείου λέιζερ 2,5μm x 2,5μm, με γραμμές απεικόνισης τόσο λεπτές όσο 5μm ή λιγότερες.
- Υποστηρίζει έξοδο 2540 dpi· με μη κρίσιμες απαιτήσεις απεικόνισης, η λειτουργία έκθεσης διπλής επικαλύψεως γραμμών μπορεί να αυξήσει την παραγωγικότητα κατά 150%.
- Δυναμική αυτόματη εστίαση:
- Η συσκευή κινητήρα φωνητικής περιστροφής εξασφαλίζει ακριβή εστίαση κατά την έκθεση σε μη ομοιόμορφες επιφάνειες πλακών flexo.
- Προχωρημένες λειτουργίες επικαλύψεως:
- Οι λειτουργίες αλληλεπικάλυψης διπλών και τριπλών γραμμών παρέχουν ανώτερη ποιότητα εικόνας και αποτελεσματικότητα για την αφαίρεση LAMS κατά την έκθεση στην πλακέτα flexo.
- Σταθερή και αξιόπιστη έκθεση:
- Η άμεση παρακολούθηση της θερμοκρασίας και η προκαταρρύθμιση της κεφαλής λέιζερ εξασφαλίζουν σταθερή και αξιόπιστη έκθεση λέιζερ.
Τεχνικά δεδομένα
| Σχήμα |
FL5080S |
FL5080F |
| Μέθοδος έκθεσης |
Εξωτερικό τύμπανο |
| Σύστημα απεικόνισης |
Συσκευή λέιζερ ινών 1064nm (κεφαλές H256) |
| Περιορισμός |
3 τ.μ./ώρα σε 5080 dpi |
5 τ.μ./ώρα σε 5080 dpi |
| |
50*80 ίντσες, 45 λεπτά |
50*80 ίντσες, 30 λεπτά. |
| Μέγεθος έκθεσης |
Μέγιστο μέγεθος 1270*2032mm, ελάχιστο μέγεθος 200*200mm |
| Τύπος μέσου |
Φόρμα στεγνής απομάκρυνσης, ψηφιακή πινακίδα γραμματογράφησης για πλύση με νερό, ψηφιακή πινακίδα flexo για πλύση με νερό, ψηφιακή πινακίδα flexo για πλύση με διαλύτες |
| Δάχος πλάκας |
0.140 mm έως 6.35 mm |
| Απόφαση |
5080DPI (συμβατό με 2540DPI), μπορεί να επεκταθεί σε υποστήριξη 10160DPI |
| Εφοδιασμός πλάκας |
Αυτοματοποιημένη/Διαχειρισμένη φόρτωση πλάκας |
| Καθαρό βάρος |
2500 κιλά |
Μέγεθος μηχανής
(WxLxH) mm |
2970*1705*1537mm (L*W*H) |
| Ηλεκτρική τροφοδοσία |
Τριφασική τάση: 380V, μέγιστη ισχύς (σημεία τιμή) 16 kw |
Λειτουργία
Περιβάλλον |
συνιστάται:15-30°C, Max.21-25°C, υγρασία:40-70% |
Τετραγωνική θέση έναντι στρογγυλής θέσης
Για παράδειγμα, σε 5080 dpi, το μέγεθος των pixel της εικόνας είναι 5μm x 5μm, που μοιάζει με μια τετραγωνική περιοχή.Χρησιμοποιώντας ένα στρογγυλό σημείο φωτός με διάμετρο 5μm δεν μπορεί να εκθέσει πλήρως τις τέσσερις γωνίες αυτής της τετραγωνικής περιοχήςΓια να εξασφαλιστεί πλήρης έκθεση, η διάμετρος της στρογγυλής κηλίδας πρέπει να είναι ισοδύναμη με το διάγωνο της διαγώνιας της τετραγωνικής περιοχής, το οποίο είναι 7,07 μm (1,414 φορές το μέγεθος της κηλίδας).
Ένα σημείο διαμέτρου 5μm δεν καλύπτει ολόκληρη την τετραγωνική περιοχή, ενώ ένα σημείο διαμέτρου 7μm προκαλεί επικαλυπτόμενες εκθέσεις, οδηγώντας σε ακανόνιστες εικόνες με τόξους.
Μερικοί προγραμματιστές οπτικής προσπαθούν να βρουν μια βέλτιστη διάμετρος σημείου μικρότερη από 7,07μm, αλλά τα προβλήματα ποιότητας παραμένουν ανεξάρτητα από την επιλεγμένη διάμετρο.
Αντίθετα, ένα ορθογώνιο σχήμα κηλίδας επιτρέπει ένα μέγεθος κηλίδας 5μm x 5μm, το οποίο εκθέτει πλήρως ολόκληρη την τετραγωνική περιοχή, εξασφαλίζοντας ακριβή και συνεπή απεικόνιση.
