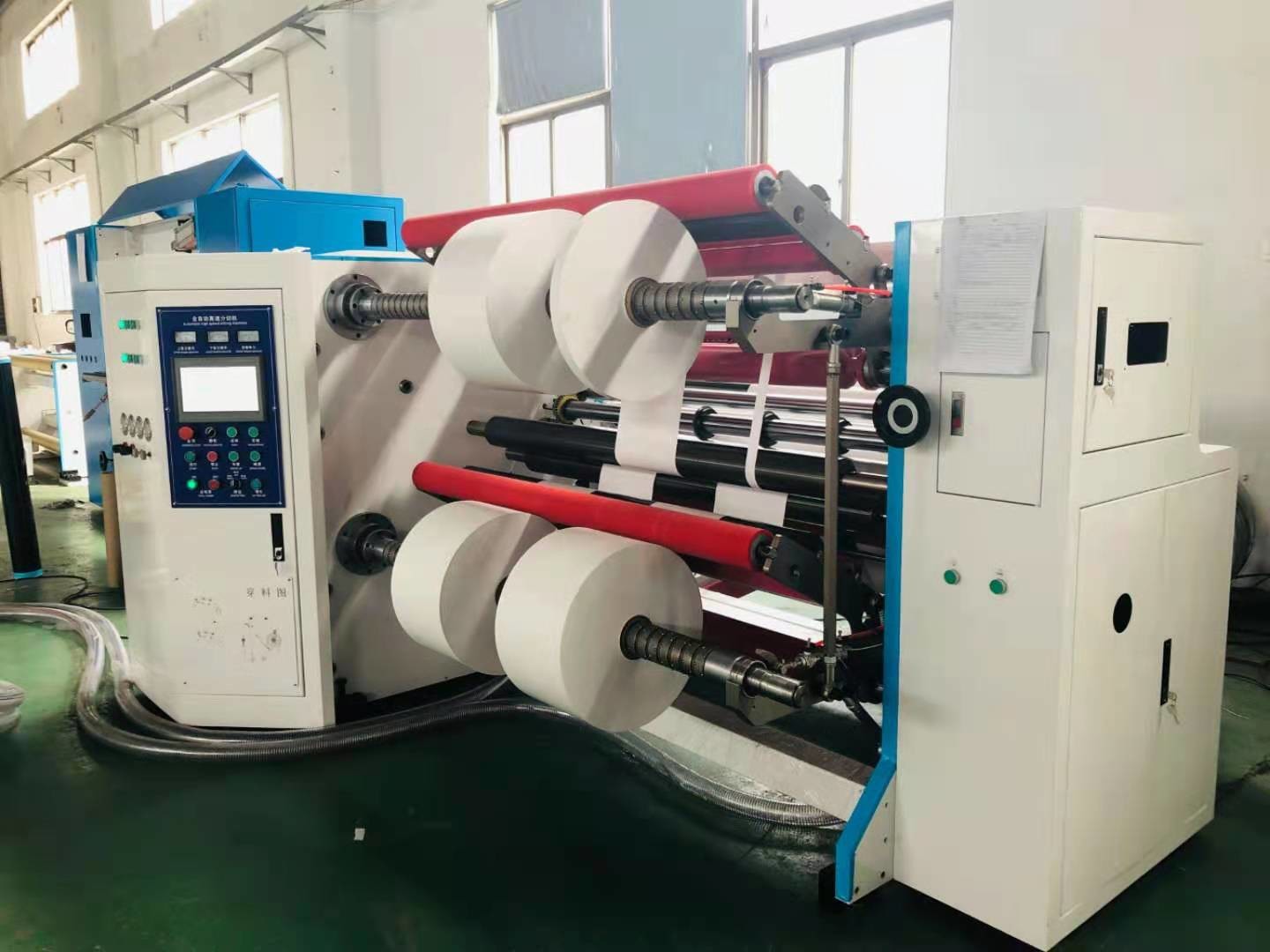

Πολυσύνθετος ρόλος εγγράφου που σκίζει και που ξανατυλίγει τη μηχανή
SLT1300F
Το EcooGraphix slt-1300F ταιριάζει στη σχισμή του διάφορου εξαιρετικά-μεγάλου κουλουριασμένου τύπος υλικού, όπως η πλαστική ταινία (PVC, OPP, PET, CPP), το έγγραφο, το έγγραφο γυαλιού, το έγγραφο αργίλιο-φύλλων αλουμινίου, το φύλλο αλουμινίου αργιλίου, η συγκολλητική αυτοκόλλητη ετικέττα, τα μη υφανθε'ντα υφάσματα, και άλλα κουλουριασμένα υλικά που σκίζουν και που ξανατυλίγουν.
1. Χαρακτηριστικά γνωρίσματα
1) Το σύστημα ελέγχου PLC SIEMENS και η οθόνη αφής, όλες οι παράμετροι επιδεικνύονται στο όργανο ελέγχου. Ακριβώς η οργάνωση η διάμετρος ρόλων, υλικό πάχος, αρχική ένταση, η μηχανή τρέχει αυτόματα.
2) Το υδραυλικό σύστημα φόρτωσης Shaftless, μέγιστη χωρητικότητα φορτίων είναι 3 τόνοι.
3) 20Kg/m2 ηλεκτρομαγνητικό φρένο για να ξετυλίξει τον έλεγχο έντασης.
4) CNC επεξεργασμένο & θερμικής επεξεργασίας επιτροπή τοίχων βάσεων, καμία παραμόρφωση.
5) Το ξετυλίγοντας τμήμα εξοπλίζει με την κατεύθυνση που ο διευθετήσιμος ισορροπώντας κύλινδρος, εξασφαλίζει ο ίδιος κύλινδρο που κρατά τη σφιχτή αφή με ολόκληρο τον Ιστό.
6) Δυναμικοί/στατικοί ισορροπώντας κύλινδροι μετάδοσης.
7) Τα ανώτερα κυκλικά μαχαίρια καθορίζονται από τις βίδες, και τα χαμηλότερα κυκλικά μαχαίρια καθορίζονται από το πλήκτρο διαστήματος αργιλίου, η τέμνουσα ακρίβεια μπόρεσε να εγγυηθεί.
8) Το αυτόματο tucker πτυχώνει την ουρά, κατάλληλος για προκαλέστε γρήγορα να ξανατυλίξει.
9) Ο αισθητήρας κυττάρων φορτίων & ο αυτόματος ελεγκτής έντασης εξασφαλίζουν σταθερή ένταση.
10) Ο αυτόματος μετρητής μετρητών, όταν φθάνει στο προετοιμασμένο μήκος, μηχανή σταματά αυτόματα.
11) Το επικαλύπτοντας πρόβλημα θα μπορούσε να αποφευχθεί με τον κύλινδρο μπανανών.
12) Εξοπλισμένος με το διακόπτη έκτακτης ανάγκης.
13) Αισθητήρας ή φωτοκύτταρο ψηφιακών κάμερα CCD για την καθοδήγηση Ιστού.
2. Κύριες παράμετροι:
Πρότυπο | CJt-slt-1300F |
Μέγιστο να ξετυλίξει πλάτος | 1300mm |
Μέγιστη ξετυλίγοντας διάμετρος | 1000mm |
Μέγιστη ξανατυλίγοντας διάμετρος | 800mm |
Αποδεκτή σειρά πάχους | 50-800gsm |
Μέγιστη ταχύτητα μηχανών | 300m/min |
Να ξετυλίξει/να ξανατυλίξει τον άξονα | 3 " “επεκτειμένος άξονας αέρα (76mm) |
Εκτιμημένη δύναμη | 18KW |
Βάρος μηχανών | 2500kg |
Γενικές διαστάσεις (L*W*H) | 3600mm* 2400mm *2000mm |
Υλικό εφαρμογής |
Όλα τα είδη θερμικού εγγράφου, συμπεριλαμβανομένου του εγγράφου fax, έγγραφο καταλόγων μετρητών, έγγραφο του ATM, ιατρικό |
Ξετυλίγοντας τμήμα |
Ø υδραυλικό Unwinder Shaftless για να καθορίσει 3 " “6” “αφαιρεί τον πυρήνα που ευκολότερος στο υλικό φόρτωσης Ø ηλεκτρομαγνητικό φρένο από την Ταϊβάν
|
Σχισμή του τμήματος |
Ø κόπτης δίσκων Ø κόπτης με τη διευθετήσιμη και κινητή βάση λεπίδων.
|
Να ξανατυλίξει το τμήμα |
Αίτημα Ø 0,5», 1» ή ως σας Ø η επιφάνεια που ξανατυλίγει την τεχνολογία, αυτό υιοθετεί την κάθετη μέθοδο για να πιέσει τον ξανατυλίγοντας ρόλο Ø ηλεκτρομαγνητικός συμπλέκτης από την Ταϊβάν
|
Ελέγχοντας τμήμα |
Ø PLC & HMI Siemens από τη Γερμανία Ø όλες οι παράμετροι επιδεικνύονται στο όργανο ελέγχου
|
Τακτοποιημένα απόβλητα |
Ø υιοθετεί τον ανεμιστήρα αέρα για να φυσήξει τα απόβλητα μακριά, η δύναμη ανεμιστήρων αέρα είναι 0.75kw.
|
Προαιρετικός |
|
Ξετυλίγοντας τμήμα |
-3» (76mm) αέρας που επεκτείνεται ξανατυλίγοντας τον άξονα - Υδραυλικό αυτόματο ανελκυστήρας-επάνω σύστημα φόρτωσης - Υπερηχητική διόρθωση για να πάρει την ίδια την υψηλή ακρίβεια - Ηλεκτρομαγνητικό φρένο από την Ταϊβάν - Πλήρως αυτόματος ελεγκτής έντασης - Ισορροπήστε τον κύλινδρο που χρησιμοποίησε για να ρυθμίσει την υλική συμπίεση |
Σχισμή του τμήματος |
- Επιλογές του κόπτη ξυραφιών ή του κόπτη δίσκων - Η συνέλευση κοπτών δίσκων υιοθετεί το έκκεντρο self-locking - Κόπτης με τη διευθετήσιμη και κινητή βάση λεπίδων. - Μετρητής μετρητών - Κύλινδρος NIP που ελεγκτής από την κύρια μηχανή. |
Να ξανατυλίξει το τμήμα |
-3» αέρας που επεκτείνεται ξανατυλίγοντας τους άξονες - Κέντρο που ξανατυλίγει την τεχνολογία - Βραχίονας πίεσης - Ηλεκτρομαγνητικός συμπλέκτης από την Ταϊβάν |
Ελέγχοντας τμήμα |
- PLC & HMI Inovance - Όλες οι παράμετροι επιδεικνύονται στο όργανο ελέγχου - Ηλεκτρικές συσκευές χαμηλής τάσης όλες από Σνάιντερ |
Τακτοποιημένη άκρη αποβλήτων | - Ανεμιστήρας αποβλήτων ακρών με το σωλήνα αποβολής |
Προαιρετικός |
-6» και 12» ξετυλίγοντας άξονες - Ξετυλίγοντας στάση τύπων Shaftless. - Διαφορικός άξονας τριβής για να ξανατυλίξει. - Υπερηχητικός έλεγχος θέσης ακρών τύπων (EPC) - Φρουρά ασφάλειας για τη σκίζοντας συσκευή. - Η έκτακτη ανάγκη ανάβει τη γωνία 4 της μηχανής. |
Πώς η πολλών χρήσεων σκίζοντας και ξανατυλίγοντας μηχανή λειτουργεί;
1. Να ξετυλίξει
Το ξετυλίγοντας στάδιο αποτελείται από ξετυλίγει τη στάση επάνω στην οποία ο ρόλος γονέων του εγγράφου φορτώνεται και εξασφαλίζεται.
Η στάση κρατά το ρόλο για τον κεντρικό άξονά της και επιτρέπει σε τον για να περιστραφεί.
Η βαρέων καθηκόντων μηχανή φόρτωσης εγγράφου μας έχει τους μηχανισμούς στερέωσης για να κρατήσει τον τεράστιο ρόλο εγγράφου στη θέση.
2. Σχισμή
Το slitter κεφάλι αποτελείται από μια σειρά περιστροφής γύρω από τους κόπτες ή τα ξυράφια δίσκων και κάνει την κοπή του Ιστού.
Τα επιθυμητά πλάτη σχισμών τίθενται με το χέρι ή αυτόματα ανάλογα με τον τύπο του χρησιμοποίησης της μηχανής με την ποικιλία των θέσεων των μαχαιριών στο slitter κεφάλι.
Οι στρογγυλοί κόπτες δίσκων μπορούν να είναι είτε περιστρεφόμενος δίσκοι είτε στατικοί.
Ο τύπος πνευματικών κοπτών εξαρτάται από τις προδιαγραφές σας. Οι σειρές στρογγυλού δίσκου κόβουν τον Ιστό του εγγράφου στα επιθυμητά μεγέθη.
Η τέμνουσα μέθοδος είναι κοπή κουράς. Κατώτατος-τοποθετημένη γύρω από τους κόπτες δίσκων λειτουργεί με έναν ανώτερο στρογγυλό κόπτη δίσκων. Λειτουργούν σε συνδυασμό και παράγουν μια ψαλίδι-όπως περικοπή. Παράγει τις πολύ καθαρές περικοπές πολύ υψηλού - ποιότητα.
Είναι σημαντικό ότι εξασφαλίζετε ότι οι στρογγυλοί κόπτες δίσκων είναι πάντα καλά έθεσαν και ευθυγράμμισαν. Αυτό πρόκειται να αποφύγει τις ανώμαλες περικοπές. Οι αμβλιοί στρογγυλοί κόπτες δίσκων θα οδηγήσουν επίσης στις ανώμαλες άκρες.

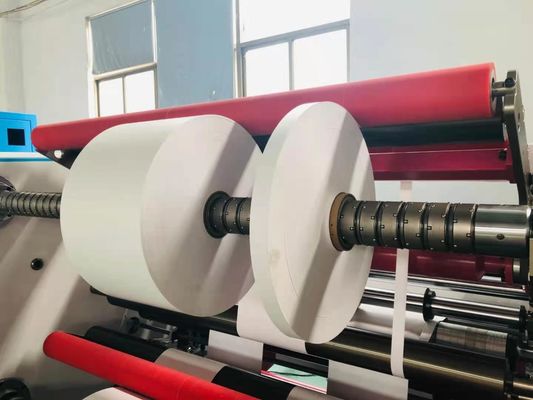

3. Να ξανατυλίξει
Οι σχισμές είναι rewound επάνω στους μικρότερους πυρήνες ξανατυλίγουν τη στάση στο επιθυμητή μήκος σε πόδηα ή τη διάμετρο.
Αυτό εμφανίζεται από το slitter κεφάλι. Οι διάφοροι παράγοντες καθορίζουν τον τύπο κουρδιστηριού που χρησιμοποιείται υπό έναν δεδομένο όρο.
Οι κύλινδροι που είναι μετά από το slitter κεφάλι κρατούν τα τμήματα σχισμών χωριστά. Αυτό είναι καθώς εισάγουν το τύλιγμα και αποτρέπουν το φύλλο από να υφάνουν μπρος-πίσω. Αυτό εμφανίζεται μεταξύ των παρακείμενων ρόλων στο σύνολο ρόλων.
Η βαρέων καθηκόντων μηχανή εκφόρτωσης είναι εξοπλισμένη με ένα αυτόματο υδραυλικό τεράστιο ράφι φόρτωσης ρόλων. Η ικανότητα φόρτωσης είναι μέχρι 3 τόνοι.
Ο ελεγκτής θέσης ακρών που εγκαθίσταται στη βαρέων καθηκόντων μηχανή βοηθά να καθοδηγήσει το υλικό Ιστού στο σκίζοντας μέρος τακτοποιημένα.
