τεμαχίζοντας μηχανή σφράγισης φύλλων αλουμινίου 800x580mm αυτόματη με το γδύσιμο

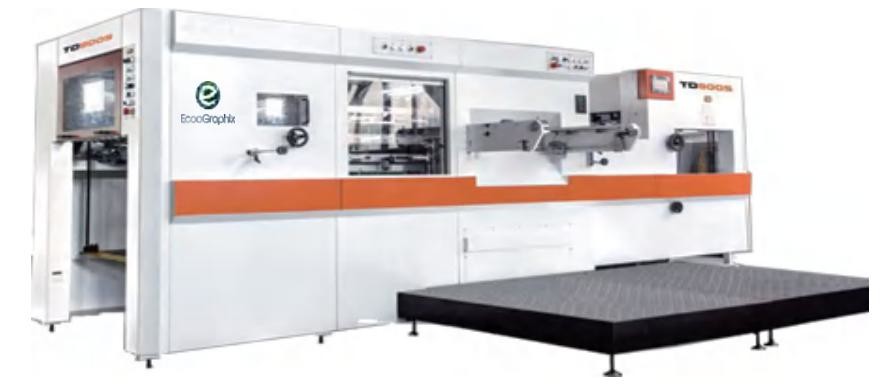

 800x580mm Αυτόματη Μηχανή Κοπής Με Αποκόλληση TD800S

◢ ◣ ▷ ◀ ▶ ◁  ▷ ◀ ▶ ◁ ◢ ◣◢ ◣ ▷ ◀ ▶ ◁ ▷ ◀ ▶ ◁ ◢ ◣◢ ◣ ▷ ◀ ▶ ◁ ▷ ◀ ▶ ◁ ◢ ◣◢ ◣ ▷ ◀ ▶ ◁ ▷ ◀ ▶ ◁ ◢ ◣◢ ◣ ▷ ◀ ▶ ◁ ▷ ◀ ▶ ◁ ◢ ◣◥

 ◥▷ ◀ ▶

◁ ◤◢

◢ ◣ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥

▷ ◀ ▶ ◁ ◤

◢ ◣ ◥

▷ ◀ ▶ ◁

◤

◢

Λ

επτομέρειες

♥

Μονάδα Τροφοδοσίας

• Δίσκος στοίβας με λαβή που επιτρέπει χειροκίνητη πλευρική διόρθωση της στοίβας κατά την παραγωγή

• Σύστημα τροφοδοσίας κατά μήκος της ροής με μέγιστη ταχύτητα 120 φύλλα ανά λεπτό

• 2 βεντούζες για ανύψωση χαρτιού, 2 βεντούζες για μετακίνηση χαρτιού

• Το ύψος και η γωνία των κεφαλών αναρρόφησης είναι εύκολα ρυθμιζόμενα

• Ηλεκτρονικές συσκευές ασφαλείας που αποτρέπουν την υπερβολική ανύψωση της στοίβας τροφοδοσίας

• Διατίθεται μικρο-ρύθμιση για εγκάρσια τοποθέτηση του τραπεζιού στοίβας

• Ανιχνευτής διπλού φύλλου ακριβείας

• Εύκολη αλλαγή πλευρικών οδηγών έλξης και ώθησης απλώς περιστρέφοντας μια βίδα χωρίς την ανάγκη αφαίρεσης και αντικατάστασης ολόκληρου του πλευρικού οδηγού

• 2 μπροστινοί οδηγοί με μικρο-ρύθμιση και ο πλευρικός οδηγός είναι ρυθμιζόμενος με τροχό χειρός

• Φωτοηλεκτρικός ανιχνευτής με αυτόματο σύστημα διακοπής στο τραπέζι τροφοδοσίας σε περίπτωση εμπλοκής χαρτιού

• Ξεχωριστοί έλεγχοι κίνησης της μονάδας τροφοδοσίας & της κύριας μηχανής για εύκολη προετοιμασία

• PLC και ηλεκτρονικός εκκεντροφόρος για έλεγχο χρονισμού

♣  Μονάδα Κοπής

• κύριος κινητήρας ελεγχόμενος από ρυθμιστή συχνότητας Schneider

• Μικρο-ρύθμιση της δύναμης κοπής με κοχλία που κινείται από κινητήρα και ελέγχεται από οθόνη αφής

• Η ακρίβεια πίεσης μπορεί να είναι έως 0,01mm

• Στρόφαλος από χάλυβα 40Cr

• Πλαίσια μηχανής από χάλυβα Q235-A, άνω και κάτω πλάκες από όλκιμο χυτοσίδηρο QT60 με άμμο επικαλυμμένη με ρητίνη με τεχνολογία χύτευσης Die Cast Iron Meehanite

• Συσκευή αναστροφής καλουπιού κοπής

• Συσκευή προστασίας υπερφόρτωσης με περιοριστή ροπής για τη μέγιστη ασφάλεια χειριστή και εξοπλισμού

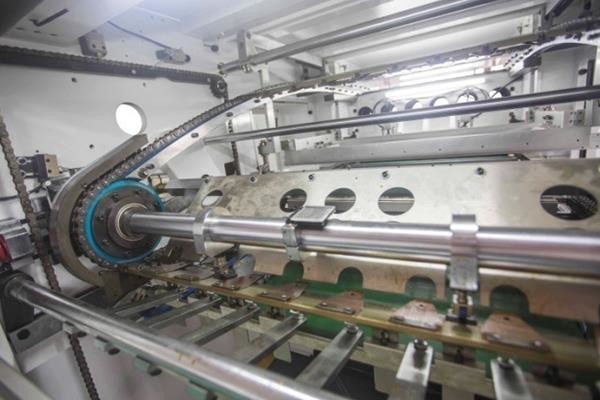

• Μετά από δοκιμή μεγάλης διάρκειας και παράδοση σε ζεύγη, κύρια αρπάγη, αλυσίδα από Subaki, Ιαπωνία

• Σύστημα κίνησης υψηλού δείκτη πίεσης για έλεγχο θέσης της μπάρας αρπάγης

• Πνευματική ασφάλιση και απελευθέρωση καλουπιού κοπής

• Σύστημα κεντρικής γραμμής για γρήγορη αλλαγή εργασίας

*   Μονάδα Αποκόλλησης

• Δομή κίνησης 3 ενεργειών με άνω, μεσαίο και κάτω πλαίσιο αποκόλλησης για διευκόλυνση της αλλαγής καλουπιού

• Μπορούν να χρησιμοποιηθούν πείροι αποκόλλησης ή αρσενικό/θηλυκό καλούπι για διαφορετικές εργασίες αποκόλλησης

• Σε συνδυασμό με το σύστημα καταχώρησης κεντρικής γραμμής στο τμήμα κοπής, το ίδιο σύστημα εφαρμόζεται και στο σύστημα αποκόλλησης για ελαχιστοποίηση του χρόνου αλλαγής. Η ακριβής τοποθέτηση μπορεί να αυξήσει την αποδοτικότητα παραγωγής

◢ ◣ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥

▷ ◀ ▶ ◁ ◤

Συνολική Ισχύς(kw)

15

Βάρος Μηχανής(T)

◤

Συνολικές Διαστάσεις(mm)

4900 x 2000 x 2000

ροδιαγραφές

Μοντέλο

ECOO-TD800S

Μέγιστο Μέγεθος Φύλλου(mm)

800 x 580

Ελάχιστο Μέγεθος Φύλλου(mm)

310 x 310

Μέγιστο Μέγεθος Κοπής(mm)

790 x 570

Ελάχιστο Περιθώριο Αρπάγης(mm)8Ύψος Κανόνων Κοπής(mm)

23.8

Εσωτερικό Μέγεθος Καλούπιού(mm)

940 x 610

Εύρος Υλικών

Χαρτόνι: 800-2000g/m

²

B κυματοειδές

Μέγιστη Πίεση(N)

200T

Μέγιστη Ταχύτητα Κοπής

Ύψος Στοίβας Τροφοδοσίας(mm)

1300

Ύψος Στοίβας Παράδοσης(mm)

1000

Θόρυβος

≤

85dB(A)

Κύριος Κινητήρας(kw)

7.5

◢ ◣ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥

◢ ◣◤

◢ ◣◥

▷ ◀ ▶ ◁ ◤◢

◢ ◣ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥

◢ ◣◤

◢ ◣◥ ▷ ◀ ▶ ◁

◢ ◣ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥

▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤

◢

◢ ◣ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥

▷ ◀ ▶ ◁ ◤

◢ ◣ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥

▷ ◀ ▶ ◁ ◤
